1.工作流介绍

1.1工作流概念

  • 工作流(Workflow),就是"业务过程的部分或整体在计算机环境下的自动化",它主要解决的是"是在多个参与者之间按照某种预定义的规则传递文档、信息或人物的过程自动进行(优势,如果没有自动化,那肯定是需要纸质方式进行),从而实现摸个预期的业务目标,或者促使此目标的实现"

  • 工作流管理系统(Workflow Management System , WfMS)是一个软件系统,它完成工作量的定义和管理,并按照在系统中预先定义好的**工作流规则进行工作流实例的执行.工作流管理系统不是企业管理系统,而是为企业的业务系统的运行提供了一个软件的支撑环境**.

  • 工作流管理联盟(WfMC , Workflow Management Coalition)给出的关于工作流管理系统的定义是:工作流管理系统是一个软件系统,他通过执行计算的**流程定义去支持一批专门设定的业务流程.工作流管理系统是被用来定义、管理、和执行**工作流.

  • 工作流管理系统的目标:管理工作的流程以确保工作在正确的时间被期望的人员所执行--------在自动化进行的业务过程中插入人工的执行和干预.

  • 工作流管理系统(Workflow Management System , WfMS)是一个软件系统 , 他完成工作量的定义和管理 , 并按照在系统中预先定义好的工作流规则进行工作流实例的执行 . 工作流管理系统不是企业管理系统 , 而是为企业的业务系统的运行提供了一个软件支撑的环境 .

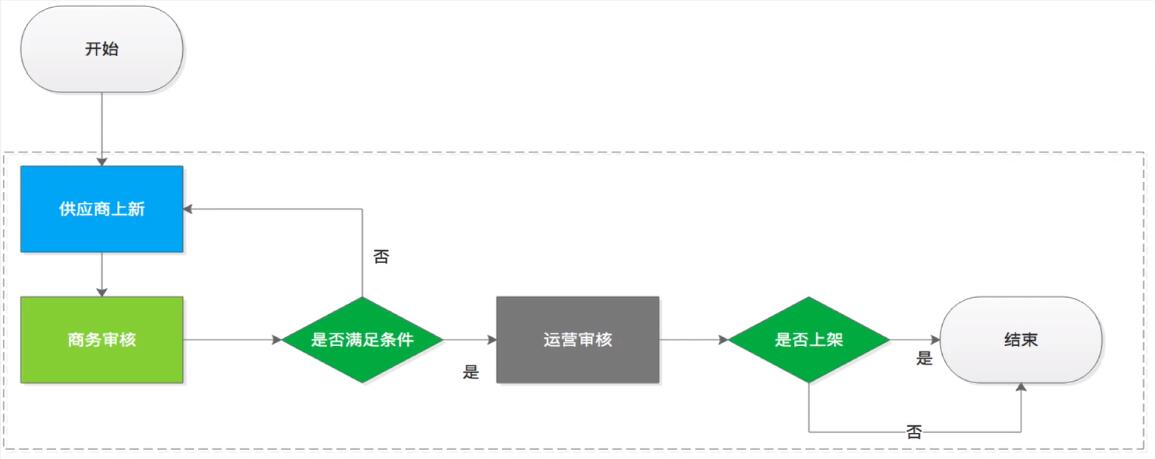

  • 流程示例

1557062874759

1.2元素

  • 人物
  • 事件(动作)
  • 发起流程和结束流程
  • 启动实例以及完成
  • 任务 :
  • 数据的流转
  • 数据的权限
  • 数据的状态
  • 待办任务
  • 完成任务

2.工作流的声明周期

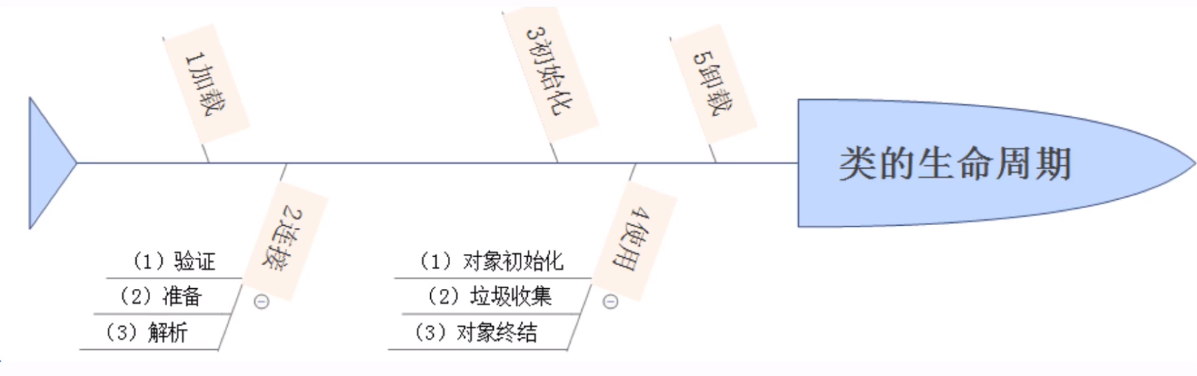

2.1Java类的生命周期

1557063790663

  1. 加载

我们编写一个java源文件,经过编译后生成一个后缀为.class的文件,这结合四字节码文件,java虚拟机就识别这种文件,java的生命周期就是class文件从加载到消亡的过程.关于加载,其实,就是将源文件的class文件找到类的信息将其加载到方法区中,然后再堆中实例一个java.lang.Class对象,作为方法区中这个类的信息入口.

  1. 连接

一般会跟加载阶段和初始化阶段交叉进行,过程由三个部分组成:验证、准备和解析.

  • 验证

    确定该类是否符合java语言规范,没有属性和行为的重复,继承是否合理,总之,就是确保jvm可以执行.

  • 准备

    主要做的就是为由static相似的成员变量分配内存,并设置默认的初始值.

    默认的初始值如下:

    • 八种基本数据类型的初始值
    • 引用数据类型的初始值
    • 有static final修饰的会直接赋值.

  • 解析

    这一阶段的任务就是把常量池中的符号引用转换为直接引用,说白了就是jvm会将所有的类或接口名、字段名、方法名转化为具体的内存地址

  • 初始化

这个阶段就是讲静态变量(类变量)赋值的过程,即只有static修饰才能被初始化,执行顺序就是:父类静态域或静态代码块,然后是子类的静态域或者子类静态代码块

  1. 使用

在类的使用过程中依然存在这三部:

  1. 对象实例化

    就是执行类中的构造函数的内容,如果该类存在父类jvm会通过显示或者隐式的方式先执行父类的构造函数,在对内存中为父类的实例变量开辟空间,并赋予默认的初始值,然后在根据构造函数的将真正的值赋予变量本身,然后,引用变量获取对象的首地址,通过操作对象来调用实例变量和方法

  2. 垃圾回收

    当对象不再被引用的时候,就会被虚拟机标记上垃圾记号,在堆中等待GC回收

  3. 对象的终结

    对象被GC回收后,就不再存在,对象的生命也就走到了尽头

  4. 卸载

即类的生命周期走到了最后一步,程序不再有该类的引用,该类也就会被jvm执行立即回收,从此生命结束

```cmd cd 目录 java -v Person.class # 类的文件名

javap -verbose Person # 类名 ```

可以查看类的加载过程

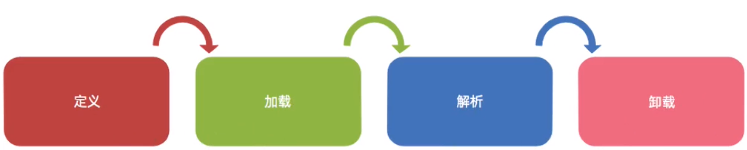

2.2流程定义的生命周期

1557065600497

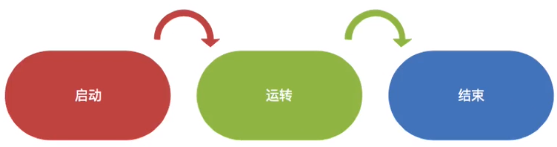

2.3流程实例的生命周期

1557065647980

3.工作流技术选型

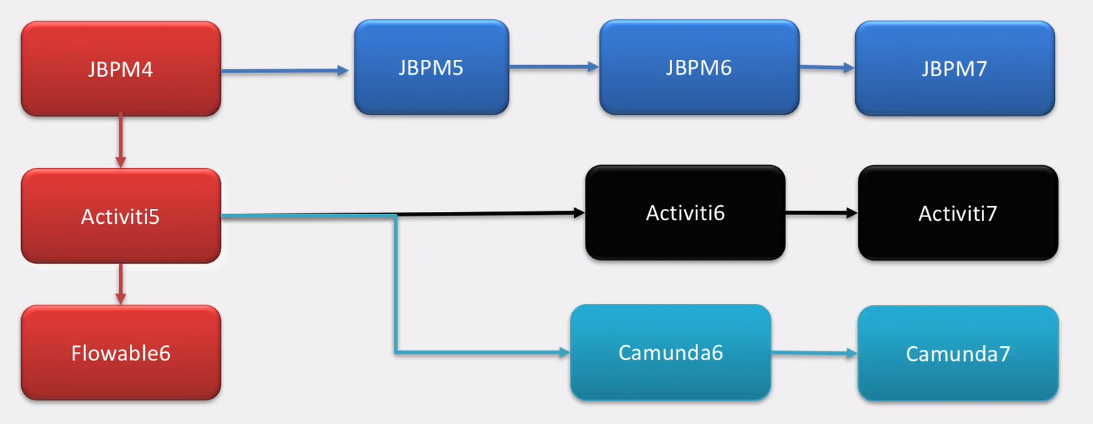

3.1关系图

1557149607677

3.2选型

框架 Activiti5.x Flowable5.x Activiti6.x Flowable6.x
BPMN2.0规范 √ √ √ √
CMMN规范 × × × √
DMN规范 × × x √
PVM √ √ x x
Job √ √ x x
AsyncExecutor √ √ √ √
瞬态变量 x x √ √
事务依赖监听器 x x √ √
历史数据表单处理 x x √ √
Agenda x x √ √
AtomicOperation √ √ x x
xxoperation √ √ √ √
消息 x x √ √
LiquiBase x x √ √
多实例加/减签 x x x √

4.下载

4.1 下载地址

[Activiti 6.0.0]

4.2目录说明

  • libs -> 源码和jar包

  • wars-> 案例

  • admin
  • app
  • rest.war -> 对外接口
  • database -> 数据库
  • create -> 创建sql
  • drop -> 删除sql
  • upgrade -> 升级sql

5.Activiti6源码

https://github.com/Activiti/Activiti.git

通过git拉取

5.1 源码目录

  1. distro
  2. 发行的版本
  3. eclipse
  4. 使用eclipse的模板文件
  5. modules
  6. 所有模块java源文件
  7. qa
  8. 配置文件样例
  9. scripts
  10. tooling/archetypes
  11. .gitignore
  12. .travis.yml
  13. LICENSE.txt
  14. README.md
  15. dependency-check-suppression.xml
  16. pom.xml
    • 依赖第三方包

6.运行Activiti

  • distro > wars 中

提供了3个war包

  1. activiti-admin.war
  2. activiti-app.war
  3. activiti-rest.war
