0. 总结

1. 一个活动中可以指定一个或多个SequenceFlow
2. 开始任务有一个
3. 结束任务没有
4. 其他活动有一个或者多个
5. 如果只有一个可以不使用流程变量设置到codition
6. 如果有多个,则需要使用流程变量设置codition,使用${}boolean类型的表达式用来判断连线

1.流程图

1.流程图

2.分支判断

1. 如图

1. 参数设置

2. ${ 7 <= day }

   • condition : 条件

   • <conditionExpression xsi:type="tFormalExpression"><![CDATA[${ 7 <= day }]]></conditionExpression>

3. ${ 7 > day }

   • condition : 条件

   • <conditionExpression xsi:type="tFormalExpression"><![CDATA[${ 7 > day }]]></conditionExpression>

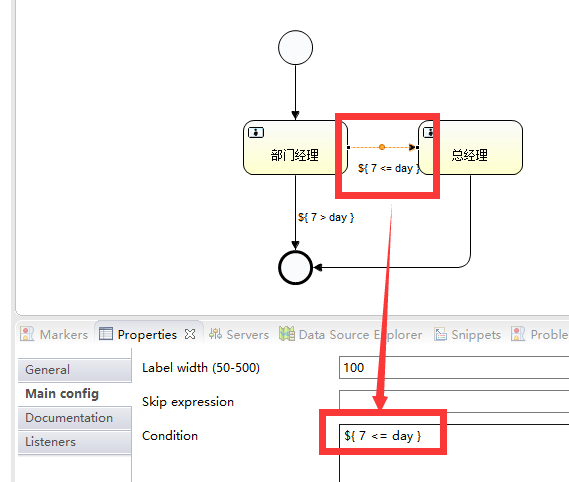

4. 如图

   •

2.流程的使用

1.流程部署

    /**
     * 部署流程
     */
    @Test
    public void processDef() {
        RepositoryService repositoryService = processEngine.getRepositoryService();
        // 使用流的方式部署
        InputStream inputStream = this.getClass().getResourceAsStream("MyProcess.zip");
        ZipInputStream zipInputStream = new ZipInputStream(inputStream);
        Deployment deploy = repositoryService.createDeployment().name("请假分支流程").addZipInputStream(zipInputStream)
                .deploy();

        System.out.println("部署id=" + deploy.getId());
    }

2.启动流程

    /**
     * 启动流程
     */
    @Test
    public void startProcess() {
        RuntimeService runtimeService = processEngine.getRuntimeService();
        ProcessInstance processInstance = runtimeService.startProcessInstanceById("level:2:12504");
        System.out.println("流程实例id="+processInstance.getProcessInstanceId());
    }

3.查询个人任务,并办理

/**
 * 查询第一个用户节点张三的个人任务
 *
 * 如果有,进行办理,并且告知其 请假天数
 */
@Test
public void selectTask() {
    TaskService taskService = processEngine.getTaskService();
    // 查询张三的任务
    String assignee = "张三";
    Task task = taskService.createTaskQuery().taskAssignee(assignee).singleResult();
    System.err.println("办理人=" + task.getAssignee());
    // 办理任务,并传入流程变量
    Map<String, Object> variables = new HashMap<>();
    variables.put("day", 10);
    taskService.complete(task.getId(), variables);
}
