类型 名称 释义
service RepositoryService 流程定义服务

1.ProcessEngine

说明:

Activiti中最核心的类,其他的类都是由他而来

1.1获取方式

a. bullid

ProcessEngineConfiguration configuration = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("/activiti.cfg.xml");
ProcessEngine processEngine = configuration.buildProcessEngine();

b.default

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();

1.2获取Service

// 流程部署修改删除
RepositoryService repositoryService = processEngine.getRepositoryService();
// 流程运行
RuntimeService runtimeService = processEngine.getRuntimeService();
TaskService taskService = processEngine.getTaskService();
// 历史记录
HistoryService historyService = processEngine.getHistoryService();
// 页面表单
FormService formService = processEngine.getFormService();
// 用户管理
IdentityService identityService = processEngine.getIdentityService();
ManagementService managementService = processEngine.getManagementService();

2. Service

2.1 管理流程定义 RepositoryService

是Activiti的仓库服务类,所谓的仓库指流程定义文档的两个文件,bpmn文件和流程图片

a.生产方式

RepositoryService repositoryService = processEngine.getRepositoryService();

b. 定义流程部署

DeploymentBuilder createDeployment = repositoryService.createDeployment();

c.删除流程

repositoryService.deleteDeployment(deploymentId);

2.3 执行管理

RuntimeService

是activiti的流程执行服务类 , 可以从这个服务类中获取很多关于流程执行相关的信息 .

2.4 任务管理 TaskService

是activiti的任务服务类 , 可以从这个类中获取任务的信息 .

2.5 历史管理 HistoryService

是activiti的查询历史信息的类 , 在一个流程执行完成后 , 这个对象为我们提供查询历史信息 .

2.6 表单管理 FormService

是一个可选服务。即使不使用它，Activiti也可以完美运行， 不会损失任何功能。这个服务提供了*启动表单*和*任务表单*两个概念。*启动表单*会在流程实例启动之前展示给用户， *任务表单*会在用户完成任务时展示。Activiti支持在BPMN 2.0流程定义中设置这些表单。 这个服务以一种简单的方式将数据暴露出来。再次重申，它时可选的， 表单也不一定要嵌入到流程定义中。

2.7 组织机构管理 IdentityService

非常简单。它可以管理（创建，更新，删除，查询...）群组和用户。 请注意， Activiti执行时并没有对用户进行检查。 例如，任务可以分配给任何人，但是引擎不会校验系统中是否存在这个用户。 这是Activiti引擎也可以使用外部服务，比如ldap，活动目录，等等。

2.8 管理器服务 ManagementService

在使用Activiti的定制环境中基本上不会用到。 它可以查询数据库的表和表的元数据。另外，它提供了查询和管理异步操作的功能。 Activiti的异步操作用途很多，比如定时器，异步操作， 延迟暂停、激活，等等。后续，会讨论这些功能的更多细节。

3. 流程

3.1 流程定义 ProcessDefinition

  • act_re_procdef
  • 流程定义类 , 可以从这里获得资源文件等 . 当流程被部署后 , 查询出来的数据就是流程定义的数据 .
  • 表示流程定义的环节

3.2 流程实例 ProcessInstance

  • 代表流程定义的执行实例 . 一个流程实例就表示一个流程从开始到结束的最大的流程分支 , 即一个流程中流程实例只有一个
  • 表示当前执行的流程

3.3 执行实例 Execution

  • act_ru_execution

  • activiti用这个对象去描述流程执行的每一个节点 . 在没有并发的情况下 , Execution就是同PricessInstance . 流程按照流程定义的规则执行一次的过程 , 就可以用执行对象 Execution .

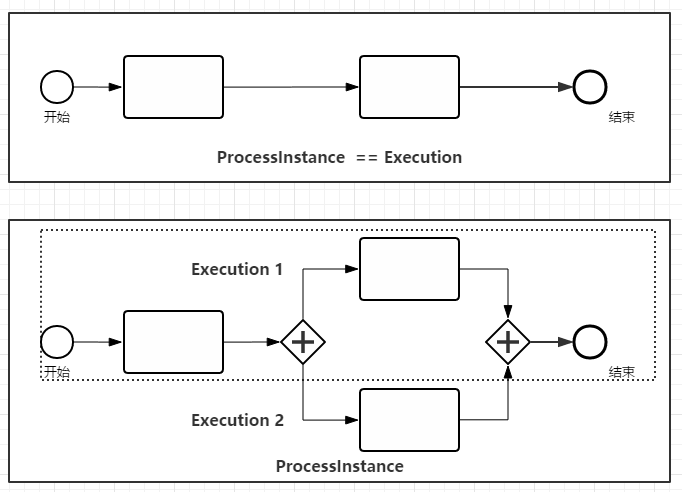

  • 只有在有分支和汇合时 ProcessInstance == Execution1 + Execution2

  • 只有在没有分支和汇合时 ProcessInstance == Execution

  • 如图

1557663977471

3.4 任务实例 TaskInstance

  • act_ru_task
